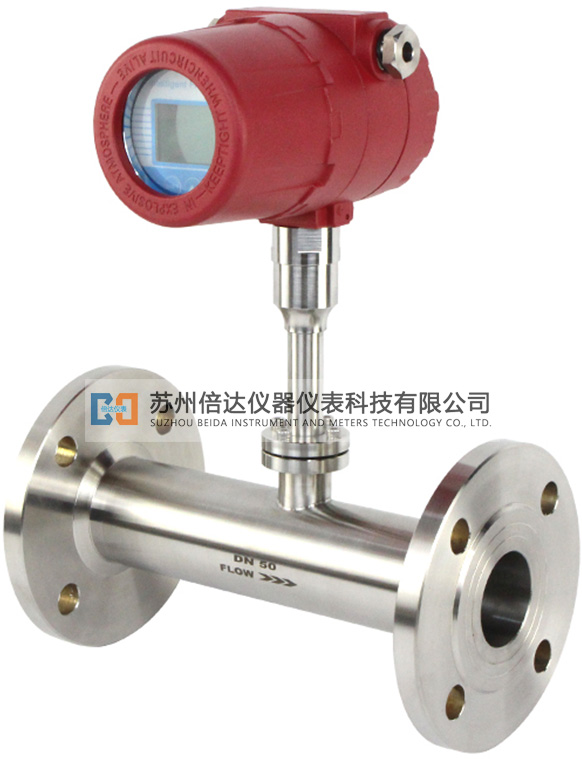

管道式热式气体质量流量计

管道式热式气体质量流量计


  热式气体质量流量计既可进行气体流量计量工作,也可用于过程控制领域。气体流量计无须温压补偿,直接测出流体的质量流量。它的突出特点是:没有可动部件;压力损失小;量程比宽;精度高;可靠性高;安装简单,操作方便。可以在测量气体领域全面替代孔板和差压式流量计。

  热式气体质量流量计可用于测量各种形状、材质管道(如圆管、方管、矩形管等,管径从8mm到50000mm或更大,各类金属、塑料、水泥等材质)中的空气、氮气、氧气、臭氧、氦气、氦气、氢气、甲烷、乙烷、丙烷、乙烯、丙烯、一氧化碳、二氧化碳、笑气、二氧化硫、硫化氢、氟化氢、磷化氢、氯气、氨气、氟利昂、异丁烷、正戊烷、甲烷、瓦斯、沼气、各类高炉焦炉煤气水煤气半水煤气混合煤气、天然气、含尘烟道气、化工混合气等各种单一或混合气体(除乙炔气)的标准状态体积流量或质量流量。在结构上,与各类附件配合可分别组成管道式或插入式流量计。典型应用于制气行业中各类气体计量控制、石油化工行业各类气体、火炬气计量控制;电力行业中锅炉一次风、二次风、磨煤风;钢铁行业各类煤气空气热风,电子行业中高纯度气体;空调系统与核电行业中供暖通风;水处理行业曝气池的空气、沼气;煤矿行业送风、瓦斯抽放;汽车摩托车制造业发动机空燃比试验中空气;实验室气体流量等的测量。

  ﹡ 无须温度压力补偿,1台表即可直接检测气体标准状态下的体积流量或质量流量;
  ﹡ 流量测量下限低,几乎从零开始测量,这是其它类型气体流量计所无法比拟的;
  ﹡ 精度高,灵敏度高,反应速度快,量程比宽(可达1000:1),尤其适于贸易核算计量;
  ﹡ 压力损失小,几乎忽略不计,尤其适于大管径低流速气体的测量;
  ﹡ 一体或分体型结构,整机构造简单可靠,安装维护量很少;
  ﹡ 内部无可动件,坚固的316L不锈钢或钽金属封装探头,无污染,光洁抗粘污,耐腐蚀;
  ﹡ 仪表采用德国原装传感器

  ﹡ 现场液晶显示瞬时、累积流量,标准电流或电压信号输出,RS485通讯,上(下)限报警等;
  ﹡ 无须打开表盖对累积流量复零,特别适合隔爆场合;断电数据保护功能;
  ﹡ 内置存储器,利用电脑、读写器可实现在线维护,无须卸下流量计导致重新吹扫管线;
  ﹡ 可选不断流装置在线拆装、清洗探头,尤其适合粘污气体如焦炉高炉煤气,无须切断管道流量;
  ﹡ 可选整流装置,能极大地降低对前、后直管段的要求;
  ﹡ 可选钽金属探头,测量氯气、光气等强腐蚀性气体。

  传统流量计需要温度、压力补偿来测量流体质量流量,而热式气体流量计无须温压补偿,直接测出流体的质量流量。它的突出特点是:可以直接进行贸易结算;没有活动部件;压力损失小;量程比宽;精度高;可靠性高;安装简单,操作方便。可广泛应用于石油、化工、医疗、热电厂、环保等行业。

技术参数:
  测量范围:(0.05~141)Nm/s(标准状态为20℃,101.33KPa)
  测量方式:管段式 插入式
  温度范围:
       环境温度:-40℃~+60℃
       介质温度:-20℃~+450℃
  准 确 度:±1%的读数;±0.5%满量程
  重 复 性:±0.5%的满量程
  输  出:4-20mA DC(最大负载600Ω);RS232;RS485
  响应速度:小于1S
  供电电压:24VDC±10%/220VAC±10%
  机械连接:3/4NPT不锈钢紧固件(插入式);法兰
  探杆长度:300mm(此长度为插入式标准长度,特殊请声明)
  探杆直径:19mm(插入式)
  直管段长度:无严格要求
  压力损失:可以忽略
  工作压力:1.6MPa;7.3MPa
  现场显示:LED显示;LCD显示
  数据保护:累计量保存在EEROM内,(断电可保存)
  传感器及管线表体材料:316L(可选哈氏合金C)
  防护等级:IP65
  防爆等级:ExdIICT6

应用实例
1、石油化工行业
  应用场合:火炬气排放监控
  产品优点:宽量程比,传感器不易堵塞,可在线插拔清洗,适用气体广泛

2、电力行业
  应用场合:锅炉一次风、二次风、磨煤风的风量测量
  产品优点:安装简便,无直管段要求,低压力损失,无需温压补偿,可在苛刻的条件下使用(如:空气中含有粉尘、颗粒、磨损严重、低压力等)

3、冶金行业
  应用场合:高炉煤气、焦炉煤气测量
  产品优点:按实际介质组份标定,可对组份变化进行修正,可在线清洗传感器,插入长度可任意调整

4、电子行业
  应用场合:高纯度气体质量流量测量
  产品优点:无需温压补偿直接测量质量流量,传感头经过高度抛光,可用于贸易结算

5、供暖通风和空调系统(HVAC)
  产品优点:产品反应灵敏、运行可靠,对安装直管段无严格要求

6、水处理行业
  应用场合:测量曝气池的空气流量
  产品优点:耐脏、耐尘,真正无压降,现场安装简便

7、食品行业
  应用场合:向反应器中通入适量气体,控制过程及质量
  产品优点:卫生级,高纯净度,所有接气表面采用不锈钢,宽量程比
